Фланець (опора барабана) для пральної машини Ardo, Ariston 236004700, COD.089, лиски (ведучий)

Фланець (опора барабана) для пральної машини Ardo 236004700 (EBI COD.089)

• ведучий
• для пральних машин із вертикальним завантаженням

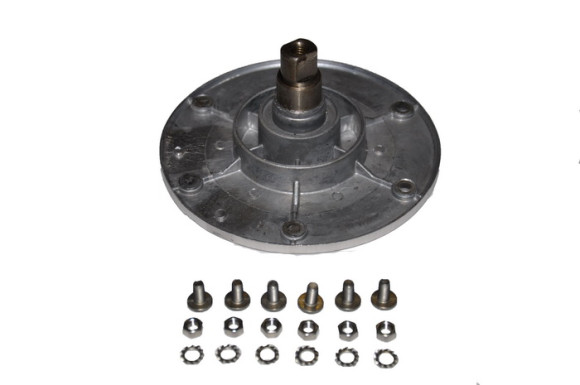

• комплектація представлена на фотографії (1 фланець, 1 комплект кріплень - упаковка)

• діаметр основи (±1 мм) - 129 мм
• діаметри вала - 24,3-20-11,5х16 мм (від основи до закінчення вала)
• висота вала від основи - 37,6 мм
• висота фланця загальна (±1 мм) - 60 мм
• отвір у валу - з різьбою М8, глибина 28,4 мм
• кріплення шківа до фланця - 5х16 мм (2 лиски)
• кріплення фланця до барабана - 6 отворів Ø 5,3 мм (міжцентрова відстань 110 мм)

Фланець пральної машини кріпиться до барабана та виконує функцію півосі. Має одну плоску круглу сторону
з отворами, яка за допомогою болтів притискається до поверхні барабана. Друга сторона фланця (вал, півось)
встановлюється в блок-підшипник (супорт), закріплений у спеціальному отворі бака. Завжди
використовуються два фланці. Один має посадкове місце для пасового шківа (ведучий фланець), другий же
підтримує барабан з іншого боку (ведений фланець).

У разі виходу з ладу фланець не ремонтується і замінюється на новий. Використання несправного фланця
може призвести до серйозних поломок в інших вузлах і порушити роботу всього пристрою.
