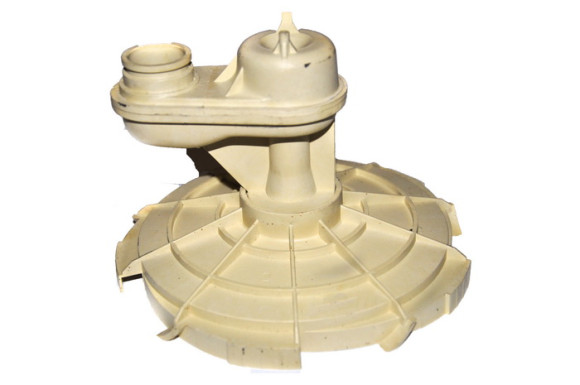

Ежектор (дифузор) для насоса 03.121, JY-1000, JET-100S

Ежектор (дифузор) для насоса JY-1000, JET-100S

• діаметр розтруба всмоктування трубки Вентурі - 23 мм (внутрішній), 30 мм (зовнішній)
• діаметр форсунки (сопла) - 9 мм
• діаметр під крильчатку - 137 мм
• зовнішній діаметр ежектора - 164 мм
• загальна ширина ежектора - 115 мм

Ежектор поверхневого відцентрового насоса - це пристрій, який розміщений у гідравлічній
частини насоса та необхідний для здійснення забору води з глибини понад 8 метрів. Принцип роботи
такого пристрою заснований на передачі енергії від активного потоку до пасивного без використання
проміжних механізмів. У відцентровому насосі вода, що всмоктується, надходить на робоче колесо
і викидається у напірний трубопровід. У конструкції із застосуванням ежектора частина цієї води,
отримавши кінетичну енергію, прямує по ежекторному каналу в форсунку (сопло) трубки Вентурі
та виштовхується з неї під тиском. Прискорений потік змішується з робочим (транспортованим) та
передає йому свою енергію, одночасно втягуючи з допомогою зниженого тиску на виході.

Ежектор найчастіше є розбірним пристроєм і ділиться на дві частини - дифузор та трубку Вентурі.
